水洗型渗透检测法是广泛使用的渗透检测方法之一，它包括水洗型着色渗透检测法及水洗型荧光渗透检测法两种。

其检测程序如图1所示。

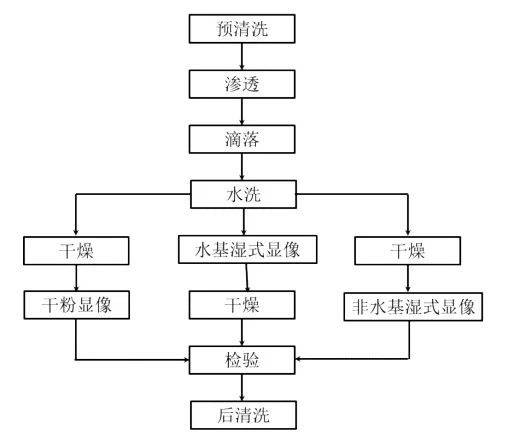

（图1 水洗型渗透检测程序方框图）

1.水洗型渗透检测适用的范围

①灵敏度要求不高：②检验大体积或大面积的工件；③检验开口窄而深的缺陷；④检验表面很粗糙（例如砂型铸造）的工件；③检验螺纹工件和带有键槽的工件。

工件的状态不同，缺陷种类的不同，所需要的渗透时间也不同。

表1列出了水洗型荧光渗透检测推荐的渗透时间，也可供水洗型着色渗透检测时参考。

实际渗透时间需根据所用渗透剂型号，检验灵敏度要求或渗透剂制造厂推荐的渗透时间来具体制定；

实际渗透时间还与渗透温度有关，当渗透温度改变较大时，应通过试验确定。

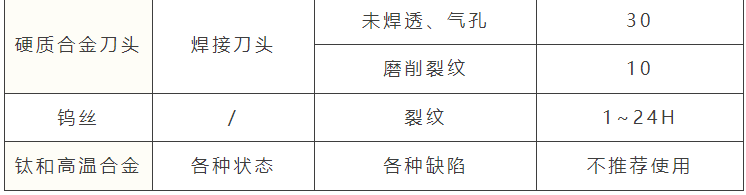

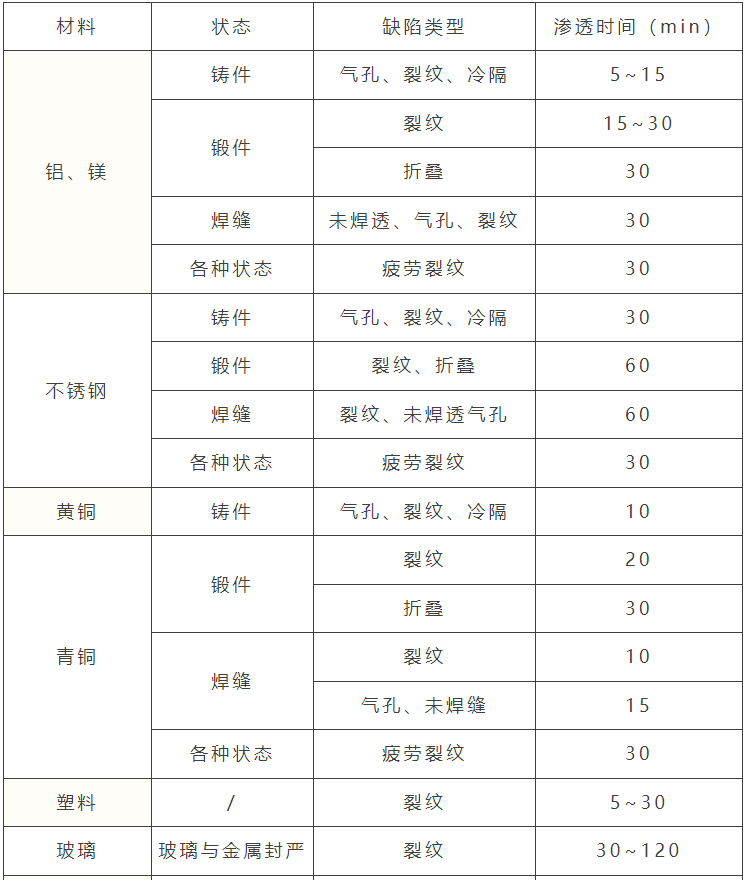

表1 水洗型荧光渗透检测法的渗透时间（温度16~28℃）

不同的材料和不同的缺陷，不仅渗透时间不同，而且显像时间也不同。

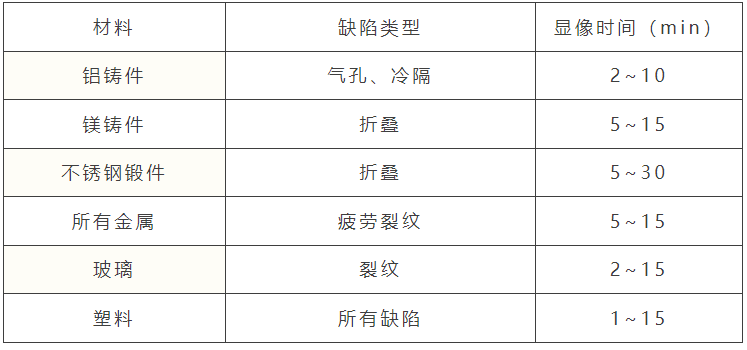

表2 不同材料和缺陷的显像时间

水洗型渗透检测法所用渗透剂为水洗型渗透剂，一般不使用水悬浮式水溶解湿式显像剂；

对于着色法一般不用干式和自显像，因为这两种显像方法均不能形成白色背景，对比度低，顾灵敏度也较低。

2.水洗型渗透检测法的优缺点

a.水洗型渗透检测法的优缺点

①表面多余的渗透剂可以直接用水去除，操作简便，检验费用低；

②检测周期短。适应绝大多数类型的缺陷检测；

③较适合于表面粗糙的工件检测，也适用于螺纹类工件、窄缝和工件上的销槽、盲孔内缺陷等的检测。

b.水洗型渗透检测法的缺点

①灵敏度相对较低，对浅而宽的缺陷容易漏检；

②重复检测时，再现性差，故不宜在复检的场合下使用；

③如清洗方法不当，易造成过清洗，会将缺陷中的渗透剂清洗掉，降低缺陷的检出率；

④渗透剂的配方复杂；

⑤抗水污染的能力弱，特别是渗透剂中的含水量超过容水量时，会出现混浊、分离、沉淀及灵敏度下降等现象；

⑥酸的污染将影响检测的灵敏度，尤其是酸和铬酸盐的影响很大。
