传统X射线管采用的都是热阴极技术，但热阴极因其工作原理等诸多因素存在体积较大、重量大、耗能高、寿命短、电

子发射调制时间长等缺陷，而针对以上问题，性能优良的冷阴极的研究应运而生。

所谓冷阴极，是指电子管中不用加热的方式而发射电子的阴极。一般利用碳纳米这种具有高导电率的场发射优良材质

作为冷阴极来制作冷阴极X射线管。

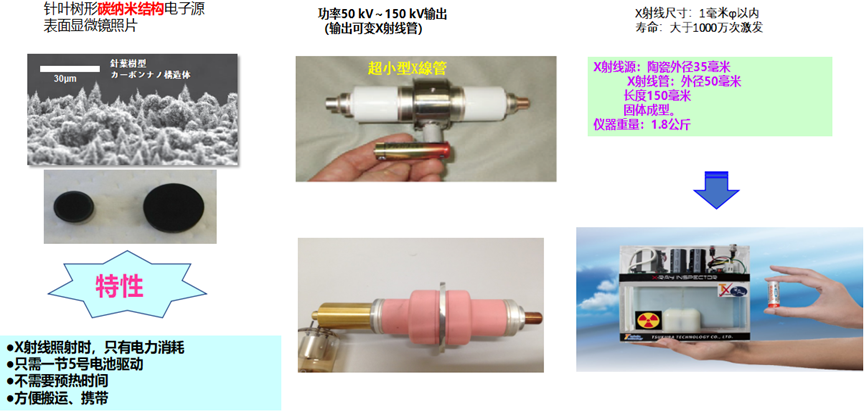

1-冷阴极X射线仪的基本构成

2-冷阴极X射线技术原理

发射出的电子经加速后形成高速电子束，轰击阳极靶面，电子的动能转化为X射线的能量，从而产生X射线。

X射线穿透被检测物体时，因物体内部结构和材质的不同，对X射线的吸收和散射程度有差异，使得透过物体的X射线

强度分布不同。

用探测器接收透过的X 射线，将其转化为电信号或数字信号，再经处理和分析，依据X射线强度变化形成的影像，判断

物体内部是否存在裂纹、气孔、夹渣等缺陷。

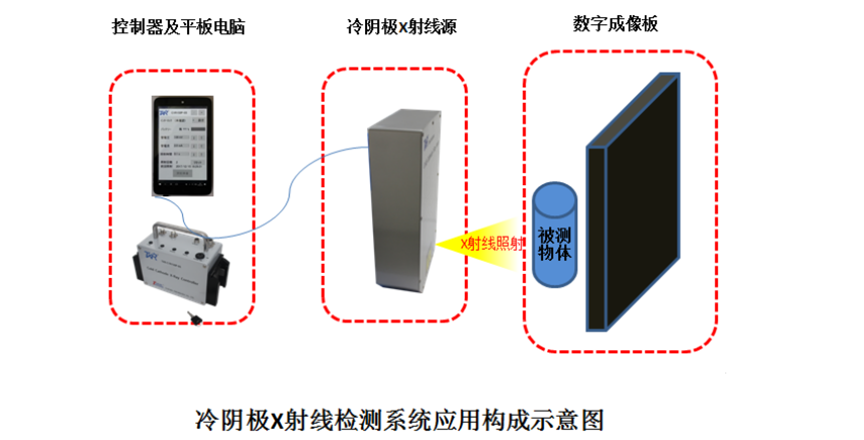

3-冷阴极X射线检测系统

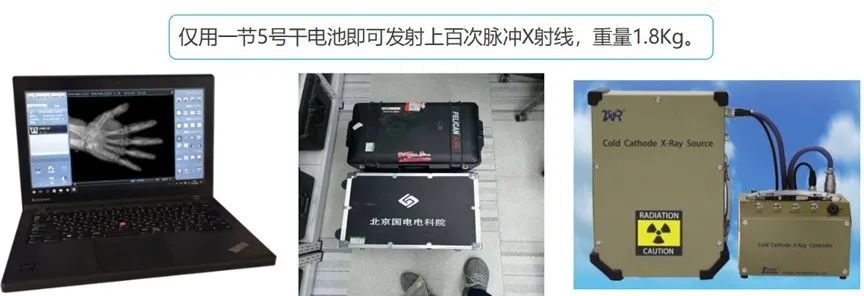

冷阴极X射线检测系统由冷阴极X射线源、数字成像板（检出器）、控制器及平板电脑构成。

使用锂电池驱动X射线源及数字成像板，可在无外接电源环境中进行检测。

X射线源的照射、数字成像板的成像及信号处理均采用电脑专用软件控制实现。

4-冷阴极X射线仪行业应用实例

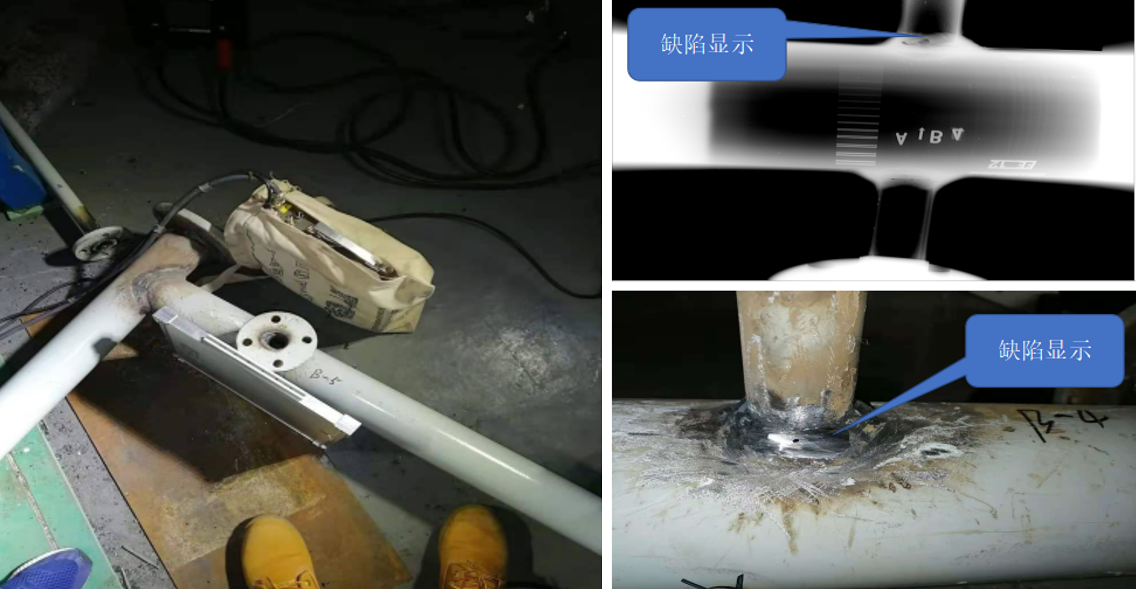

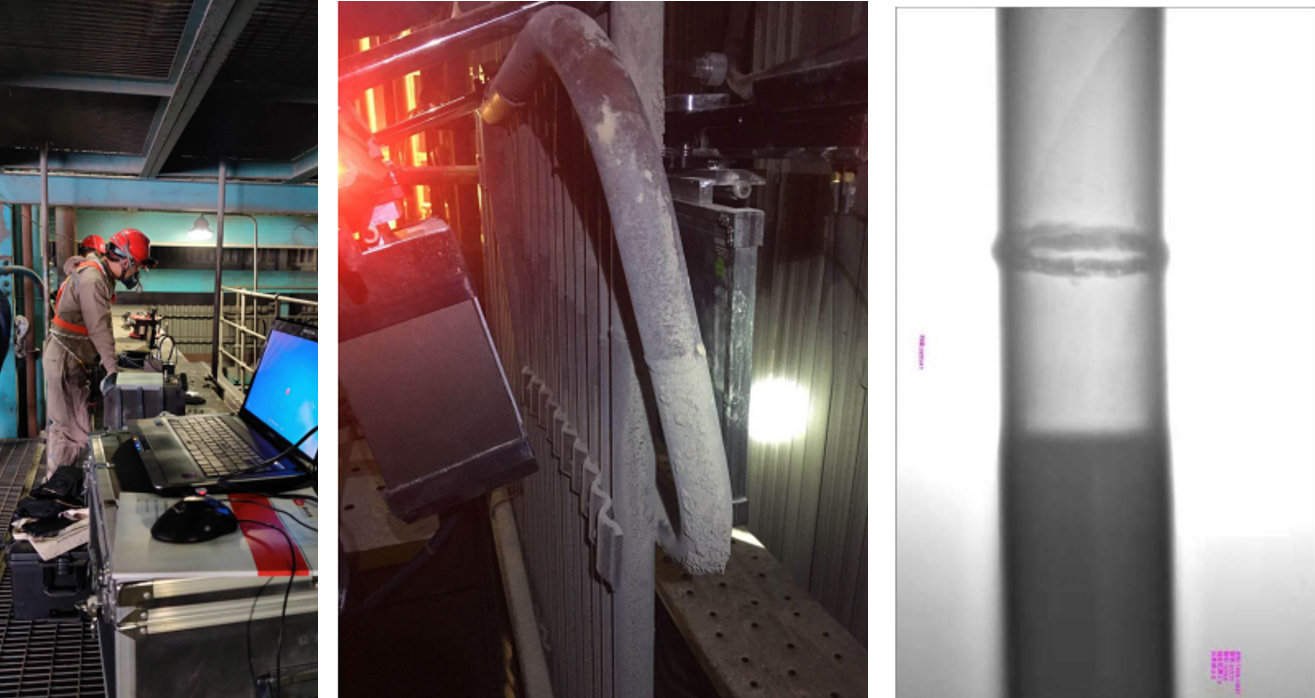

（1）电厂焊口检测

冷阴极X光检测技术配合自主研发的自动工装，一次性实现整排焊口检测，由于照射时间短、辐射剂量小，在保证足够安全距离的情况下，各工种交叉作业，检测结果实时呈现，大大提高了检测效率，很大程度上缩减了检修工期。

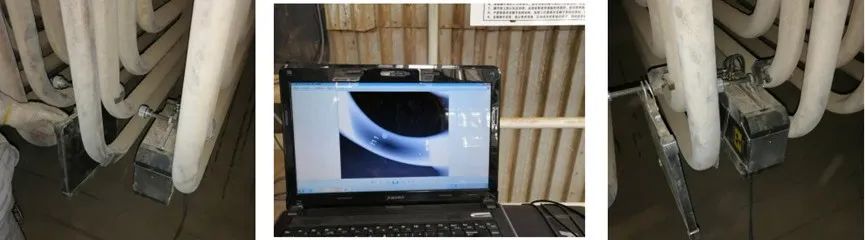

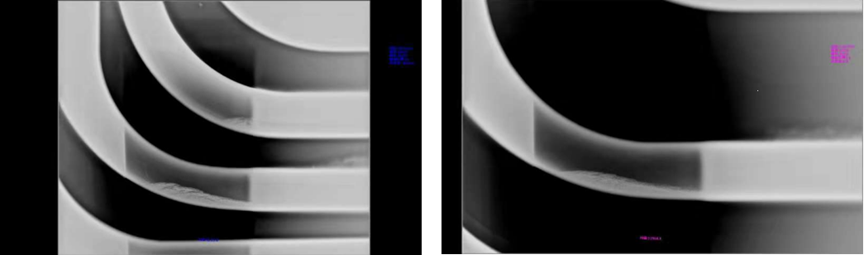

（2）氧化皮堆积检测

采用冷阴极X光检测技术，电厂排管检测仪体积相对传统热阴极X光机更小，更轻便，可以直接将仪器摆放在狭窄的排管之间进行检测，使得检测效率大大提高，节省了大量人力、物力。

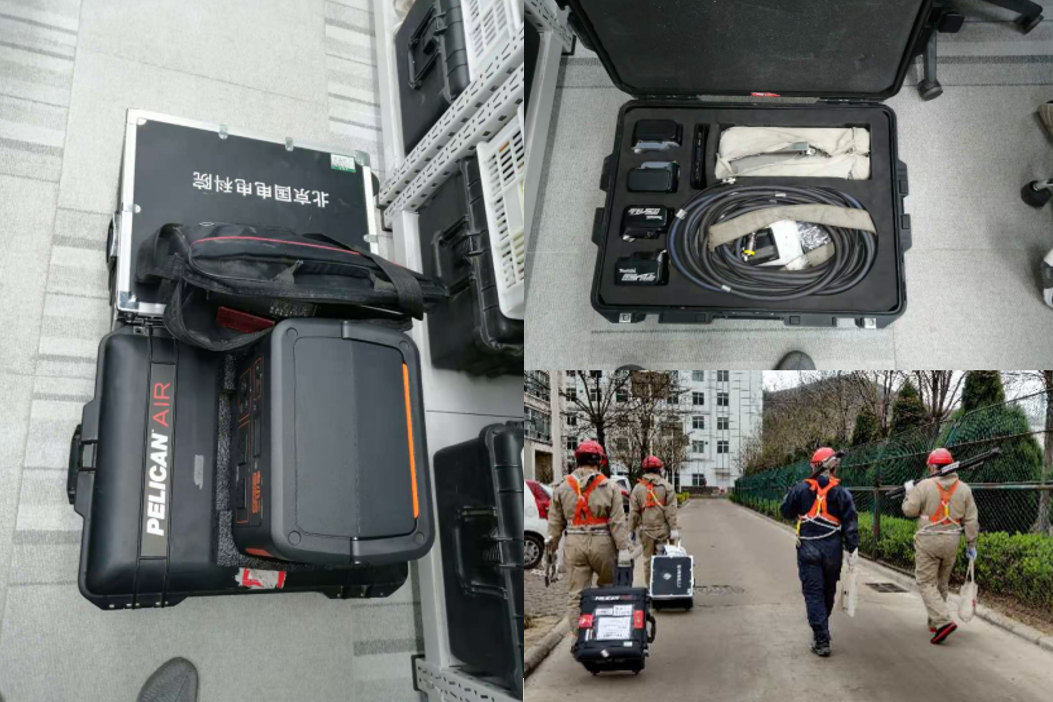

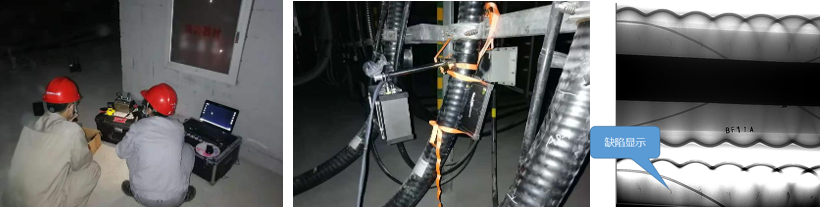

（3）国网电缆公司线缆检测

冷阴极X射线检测技术，配合便携式检测工装，运用于变电站线缆检测中，准确地检测出在役线缆中析出物缺陷。

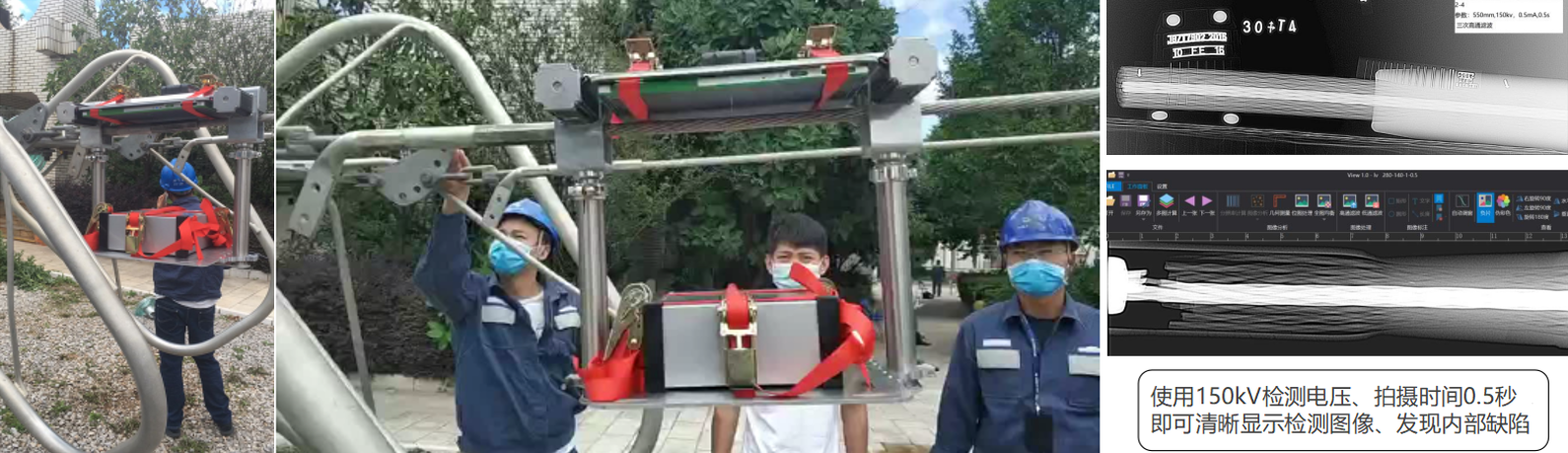

（4）高空电网线缆&线夹检测

冷阴极X射线无线检测系统，与自动导轨工装结合，实现了电网线夹的高效检测，实时显示结果。

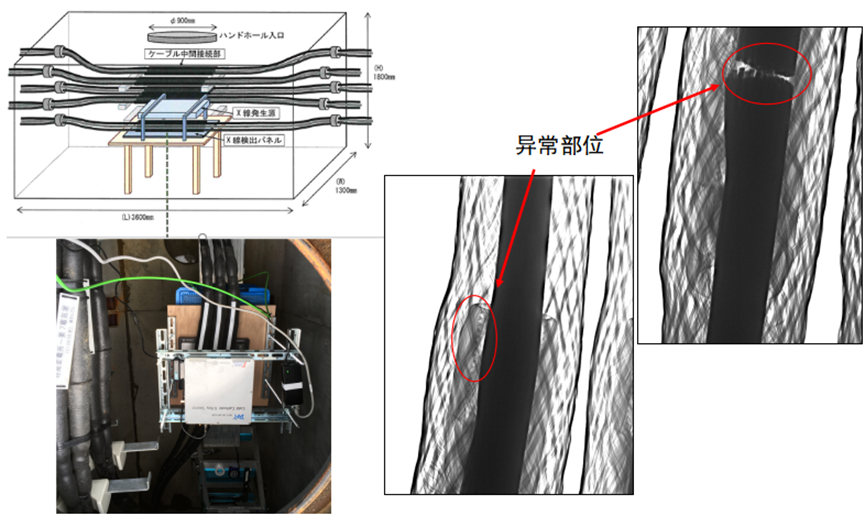

（5）井坑内电线群检测

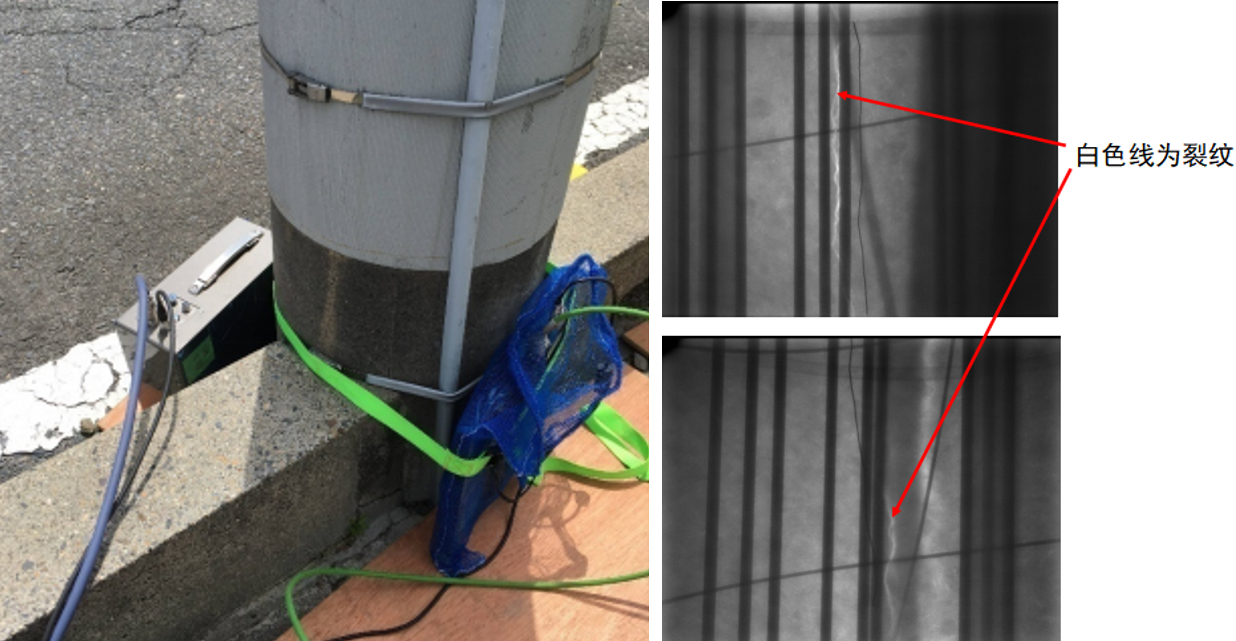

（6）电杆内部裂纹检测

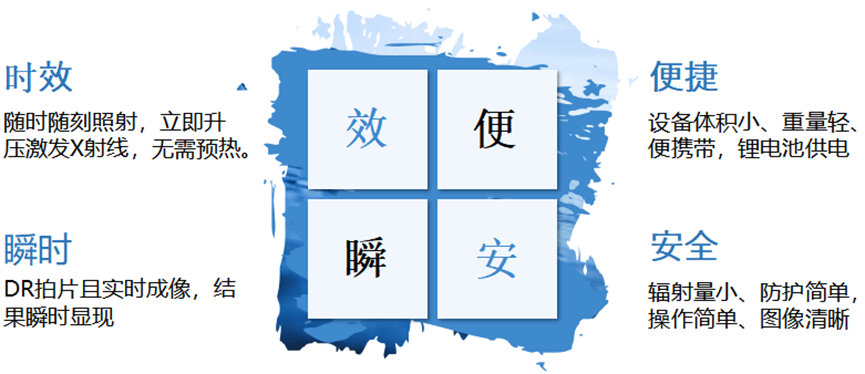

5-碳纳米冷阴极X射线检测系统优势
