五步校准磁粉探伤设备

浏览量:237次发布时间:2024年02月28日

磁粉探伤设备种类繁多,从小型便携式磁探机到湿法卧式磁探机,一直到用于大型结构的高电流固定式磁化电源。

如果您遵循ASTM E1444、ASTM E3024、ISO 9934或Nadcap AC7114/2标准,就必须每半年对设备进行一次校准。

无论使用哪种类型的磁粉设备,均可使用五步法进行设备校准。


第一步:

核实要用的标准仪器

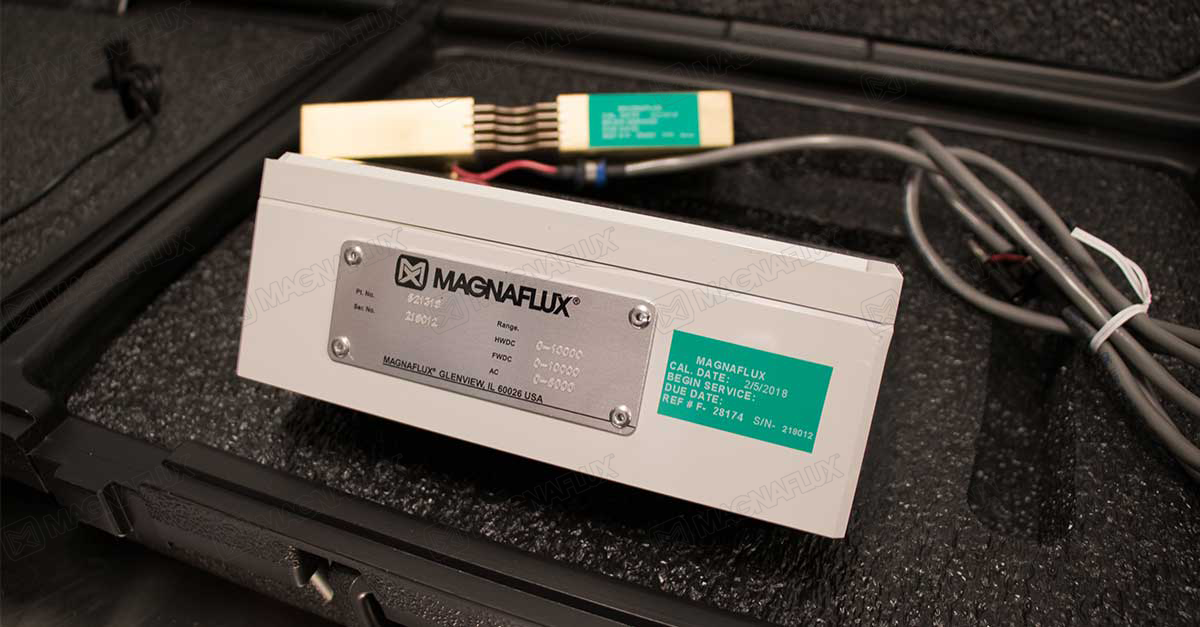

1 这项工作需要标准参考仪表:分流器、电流表和激磁定时器。三相全波直流输出(3-phase FWDC)磁探机还需要

快速断电测试仪。不同的仪表有不同的控制配置。有关详细操作步骤,请参阅标准参考仪表说明书。

2 检查这些标准参考仪表的校准日期——过去6个月内是否都进行过校准?

3 需要测试与记录多少数据?总数据量取决于设备的配置。应对设备能够产生的每种电流类型(AC、HWDC、FWDC)

及设备拥有的每个输出通道(导电板、线圈、辅助输出装置)采集测试数据。



电流表精度

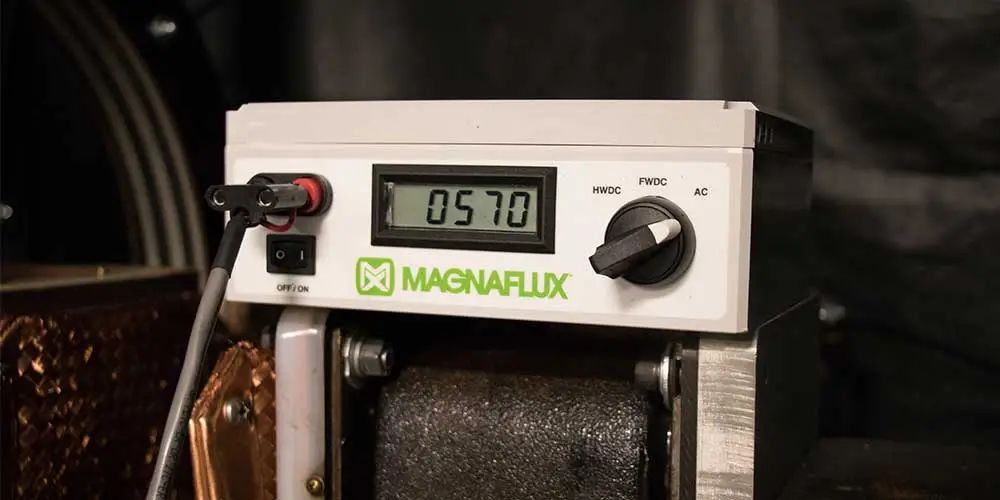

1 将分流器与输出电路进行串联,并将引线连接至标准电流表。

2 将输出磁化电流预置到设备可用范围的中间值。

3 启动激磁并记录设备电流表和标准电流表的读数。

4 计算两者读数之差, 然后与容许误差(+/- 10%或50 A,以较大者为准) 进行比较。

5 至少在设备可用输出范围内的3个点重复进行上述检测。

6 对同一输出通道上的每种电流类型(AC、HWDC、FWDC)重复该步骤。

7 对设备的每个输出通道(导电板、线圈、辅助输出装置)重复整个流程。

对于导电板接触通电磁化,夹紧头座与尾座之间的分流器:

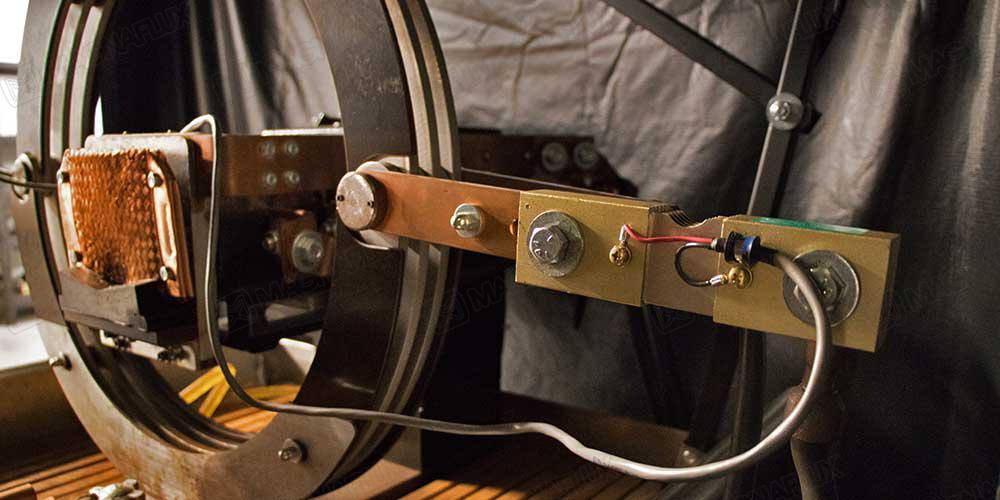

对于线圈通电磁化,将分流器与机上线圈串联起来:

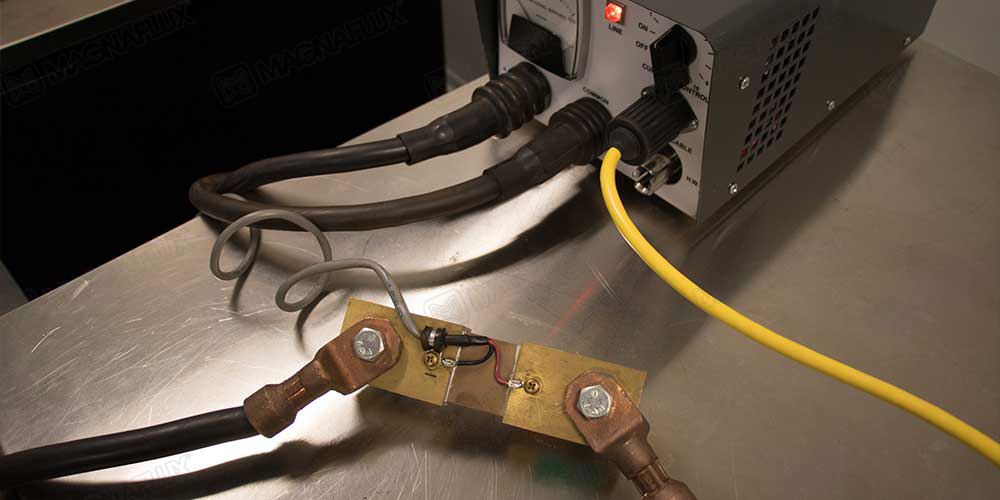

对于电缆缠绕线圈和便携式磁探机,将分流器与电缆进行串联:



核实要用的标准仪器

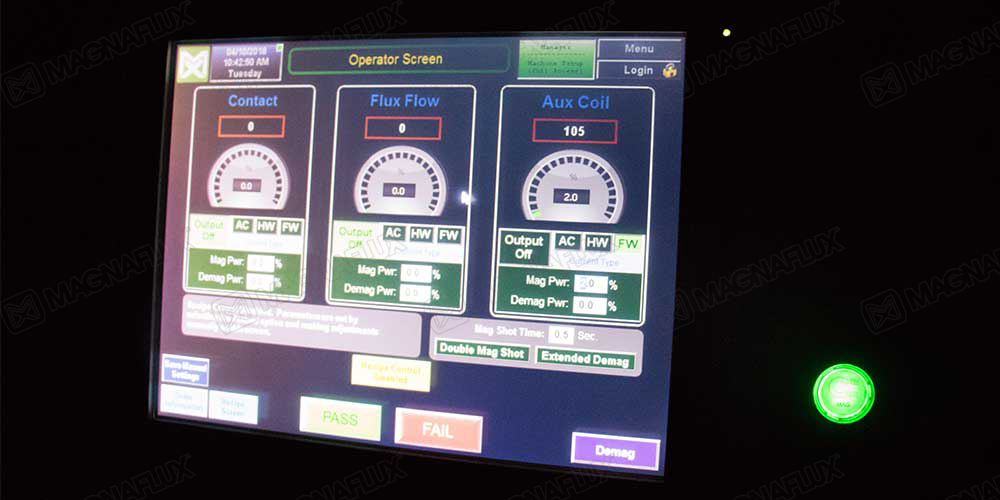

1 将输出磁化电流预置为使用的最低安培值。

2 启动激磁并记录设备电流表上的读数。

3 确定重复启动激磁时各次输出电流显示值的容限和差异的接受范围(+/- 10%或50 A,以较大者为准)。

4 重复启动激磁, 直至采集至少6个电流表读数,将每个读数与确定的容许接受范围进行比较。

5 对同一输出通道的每种电流类型(AC、HWDC、FWDC)重复上列过程。

6 对设备的每个输出通道(导电板、线圈、辅助输出装置)重复上列整个过


通电磁化时间

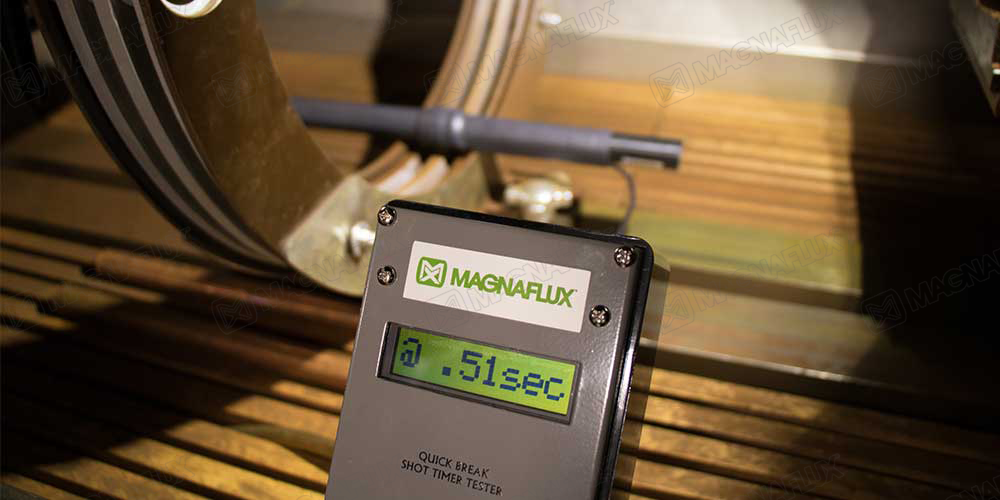

1 按照所用磁化时间校验计时器的具体说明将其安放在设备上。

2 将输出磁化电流预置为设备可用范围的中间值。

3 启动激磁并记录磁化时间校验计时器的读数。

4 该读数应在磁探机上设定的磁化时间+/- 0.1秒范围内。

5 如果设备对每个输出通道都有单独的控制器,则分别重复该过程。


仅适用于三相全波直流输出(3-phase FWDC)磁探机的快速断电测试

1 将快速断电测试仪放入设备线圈内,并按照仪器的具体说明进行操作。快速断电测试仅适用于三相全波直流输出(3-phase FWDC)磁探机,只适用于线圈或电缆卷。

2 将磁化电流设置为能提供1.5万安匝磁势。

对于5匝卧式机上线圈,将磁化电流设置为3000 A;

对于3匝电缆缠绕线圈,将磁化电流设置为5000 A。

3 启动激磁,在所用的快速断电测试仪上观察结果,有两种:

Go/No-Go计量器(类似QB1型):在通电磁化过程中观察指示灯的闪亮。通电磁化开始或结束时,或在这两种情况下,指示灯可能会闪亮。任何闪亮都是期待的结果。重复20次通电磁化,应至少有80%发生了指示灯的闪亮。Go/No-Go计量器只适用于直径为小于或等于25英寸/ 63.5 cm的线圈。

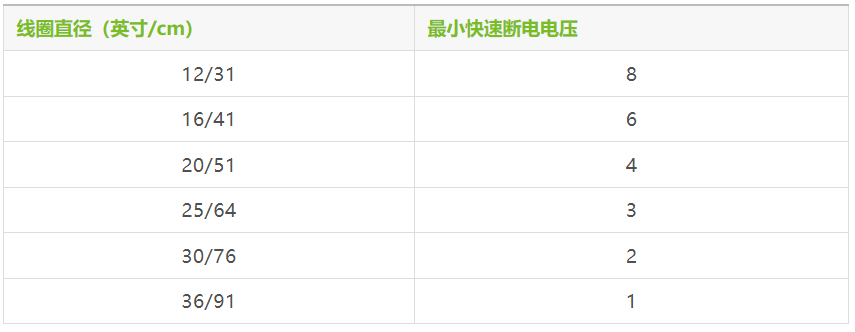

数字电流表(类似QB2型):将读数与下面对照表里快速断电应感应出的最小电压进行比较。最小可接受电压(v)取决于线圈的直径。


按照这五大步骤可对磁粉设备进行校准。务必保存校准数据的记录,证明符合ASTM、ISO和Nadcap标准的要求。


来源:磁通Magnaflux

作者:产品经理David Geis和无损探伤服务经理Brian Batteiger
